飞秒自相关仪

Ultrafast Interferometric Autocorrelations for 650 - 1100 nm
User-Adjustable Scan Range from 50 fs to 10 ps
Integrated Iris and Alignment Target for Easy Setup

概述

光阑和VRC2SM1对准盘提供了两个参考点，便于对准。可以使用我们的VRC2观察卡(单独出售)来探测光束；该卡使用了与VRC2SM1对准盘相同的荧光材料。

利用我们的Octavius®激光器获得的干涉自相关图。使用UMC10-15FS预补偿反射镜，在光束进入自相关仪之前进行过啁啾处理。

特性

超快脉宽特征测量，用于650 - 1100 nm的波长范围
适合从40 fs到1 ps的脉冲，或短至15 fs且带有预补偿的脉冲
增益可选，最大70 dB，适合较大范围的输入功率
通过BNC接头输出干涉信号
扫描速率5 Hz
结构紧凑：6.90英寸 x 5.53英寸 x 4.82英寸

Thorlabs的FSAC干涉自相关仪可以提供650 - 1100 nm波长范围内的近似脉宽测量。该自相关仪主要由经过改进的迈克尔逊干涉仪构成，且输出端有非线性探测器，非常适用于飞秒钛蓝宝石激光器的光束诊断。

通过BNC接头输出自相关信号，借助带宽>1.5 MHz的示波器可以查看这些信号。右图展现了从FSAC直接输出的信号示例。光电二极管放大器的增益可以在0 dB到70 dB之间选择，兼容较大范围的输入功率，最大平均功率达到150 mW。

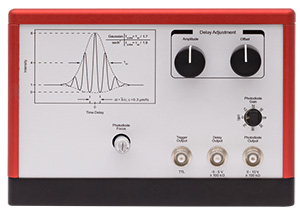

控制面板位于外壳外部，直观且易于操作，方便用户优化分辨率和干涉条纹对比度。对延迟臂的控制可以实现50 fs到10 ps(即±25 fs到±5 ps)的全扫描范围，测微头可以调节探测器的位置，以便获得最大的信号。详细的使用建议和示例可以在手册中看到。

装置详情

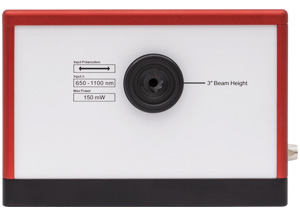

FSAC自相关仪兼容最大Ø4 mm (1/e2)的水平偏振入射光，光束高度为3英寸(76.2 mm)。固定装有SM1D12D圆环调节式可变光阑和SM1内螺纹侧端口，为光束对准提供了两个参考点。我们的装置附带了一个VRC2SM1对准盘和一个SM1CP2端盖，用于此侧端口。对准时，只需将FSAC安插进光路并旋转，直到光束位于对准盘的中心。可以使用翻转安装座选择光束，用于常规光束诊断。

外壳上有两个槽，利用附带的两个CL5平台压块可以将自相关仪固定。此外，底座上还有三个1/4"-20和三个M6 x 1.0螺孔，可以将装置升高到所需的高度。光束高度和偏振方向也可以通过合适的爬高架调节，比如Thorlabs的RS99(/M)爬高架组件。右图中，使用了Thorlabs的Ø1英寸(Ø25.0 mm)底座式接杆将FSAC的光学高度设定为4.75英寸。推荐使用的接杆在规格标签中给出。

需要注意的是，该装置在光电二极管前就可以立即测出脉宽。可以使用Thorlabs的啁啾反射镜来补偿光路中的色散。FSAC内部光学元件造成的群延迟色散在800 nm处一般为230 fs2。对于40 fs FWHM的短脉冲，一般无需预补偿就可以测量，但是40 fs FWHM以下的脉冲测量则需要预补偿。更多详情，请看预补偿标签。
